RFID-контроль спецодежды и СИЗ на производстве: система на оборудовании Superisys

Как не допустить на объект человека без защиты?

На промышленных предприятиях вход без спецодежды и средств индивидуальной защиты — это не просто нарушение трудовой дисциплины, а прямой риск травмы и повод для штрафа от надзорных органов. Визуальный контроль охраной ненадежен: поток людей в начале смены, попытки проскользнуть всегда оставляют высокий риск человеческого фактора. Бумажные журналы выдачи и табличный учет не дают ответа на вопрос: «Надет ли на работнике именно тот комплект, который ему положен?»

Решение — автоматическая проверка наличия средств индивидуальной защиты при проходе через контрольную точку с помощью технологии радиочастотной идентификации на оборудовании от компании Superisys.

Почему это работает лучше штрихкодов и ручного контроля?

RFID (Radio Frequency Identification) — технология бесконтактной идентификации объектов по радиосигналу. На каждый элемент спецодежды или СИЗ крепится метка (транспондер) с уникальным идентификатором. Считыватель на проходной за доли секунды определяет метки — а значит, и какие элементы защиты — находятся на человеке, и передает данные в программно-аппаратный комплекс.

Преимущества RFID перед альтернативами:

Параметр	Штрихкод	NFC	RFID (UHF)
Дальность считывания	До ~0,5 м, нужна прямая видимость	До ~2–5 см	До 12 м, прямая видимость не нужна
Одновременное считывание	По одной метке	По одной метке	Сотни меток одновременно
Устойчивость к грязи и влаге	Низкая (стирается, смывается)	Средняя	Высокая (IP67/IP68)
Перезапись данных	Нет	Да	Да, многократно
Считывание через ткань	Нет	Да, но контактно	Да, на расстоянии

Ключевое отличие УВЧ-диапазона (866–867,6 МГц) — способность считывать метки на расстоянии нескольких метров и массово. Это позволяет поставить считыватель в проёме проходной и автоматически «опросить» всю одежду на человеке, пока он идёт через турникет.

О производителе Superisys

Главное отличие Superisys (Wuhan) Intelligent Technology Co., Ltd. от массовых производителей RFID — ориентированность на промышленные условия. Оборудование рассчитано на работу в запыленных, влажных, масляных средах, при экстремальных температурах и в условиях сильных электромагнитных помех.

Архитектура системы контроля СИЗ на проходной

Система состоит из трех уровней: метки на одежде, считыватели на проходной, программное обеспечение для сверки с базой и интеграции с СКУД (системой контроля и управления доступом).

1. Уровень меток — маркировка спецодежды и СИЗ

На каждый элемент защиты крепится транспондер УВЧ диапазона. Для спецодежды и СИЗ подойдут тканевые метки, которые вшиваются в шов или кантик изделия, — они не мешают работнику, не видны снаружи, устойчивы к агрессивным средам, высоким температурам и выдерживают десятки циклов промышленной стирки.

Рекомендуемые метки Superisys для маркировки СИЗ:

Для жилетов и курток мы рекомендуем использовать указанные ниже текстильные метки и вшивать их в изделие.

	RF-UZMTC7010W-U9	RF-UZMTC6610W-R6	RF-UZMTC5815W-R6	RF-UZMTC3618W-R6
Размер	10 x 70 x 1,5 мм	10 x 66 x 1,5 мм	15 x 58 x 1,5 мм	18 x 36 x 1,5 мм
Расстояние считывания	< 5 м	< 3 м	< 5,5 м	< 1 м
Чип	NXP UCODE 9	Impinj R6-P	Impinj R6-P	Impinj R6-P
Температура эксплуатации	-30 … +85 °C	-30 … +85 °C	-30 … +85 °C	-30 … +85 °C
Температура хранения	-30 … +180 °C	-30 … +180 °C	-30 … +180 °C	-30 … +180 °C
Степень защиты	IP68	IP68	IP68	IP68

Для кепок или защитных касок мы предлагаем использовать следующие варианты: транспондер на печатной плате или транспондер-стяжку.

	RF-UZMTC6020M-U8	RF-UZMTC7035M-U8	RF-UZMTC7020M-H3	RF-UZMTC8020M-H3
Размер	60 x 20 x 3,5 мм	70 x 35 x 3,7 мм	70 x 20 x 3,6 мм	80 x 20 x 3,5 мм
Расстояние считывания	< 3 м	< 4 м	< 4 м	< 5 м
Чип	NXP UCODE 8	NXP UCODE 8	Alien H3	Alien H3
Температура эксплуатации	-25 … +70 °C	-25 … +70 °C	-25 … +70 °C	-25 … +70 °C
Температура хранения	-40 … +85 °C	-40 … +85 °C	-40 … +85 °C	-40 … +85 °C
Степень защиты	IP67	IP67	IP67	IP67
Крепление	На винты, стяжки, клей	На винты, клей	На винты, клей	На винты, клей
Установка на металл	Да	Да	Да	Да

Для обуви и ботинок мы рекомендуем гибкий ТПУ.

	RF-UZMTC9018-H9
Размер	90 x 18 x 4 мм
Расстояние считывания	< 5 м
Чип	Alien Higgs 9
Температура эксплуатации	-25 … +70 °C
Температура хранения	-30 … +85 °C
Степень защиты	IP68
Крепление	На стяжки
Установка на металл	Нет

В память метки записывается:

• уникальный идентификатор изделия;
• тип СИЗ (каска, жилет, ботинки, перчатки и т.д.);
• размер;
• дата выдачи и срок службы;
• ФИО сотрудника, за которым закреплено изделие.

2. Уровень считывания — RFID-ворота на проходной

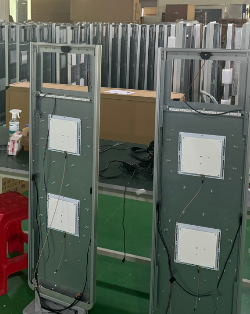

Центральный элемент системы — RFID-ворота RF-CS-910 от Superisys. Это стационарная УВЧ-система, специально разработанная для контроля прохода людей и проезда спецтехники.

В ворота интегрированы четыре антенны, обеспечивающие максимальную зону охвата.

Ворота устанавливаются по обе стороны прохода (турникета, калитки). Когда сотрудник проходит между антеннами, система за доли секунды считывает все метки на нём — каску, жилет, обувь, перчатки — и передаёт данные в ПО. Устройство также поддерживают подсчет вошедших и вышедших в режиме реального времени, что даёт не только контроль СИЗ, но и учёт рабочего времени.

Были проведены испытания, вот как работает это решение:

При проведении испытаний мы не стали устанавливать слишком высокую мощность. Мы рекомендуем использовать метки большего размера и следить за тем, чтобы люди не проходили слишком быстро, а также избегать ситуаций, когда метки плотно прижаты к телу.

Для дополнительных точек контроля (склады выдачи, прачечные, инвентаризация в цехах) можно использовать:

• Стационарный УВЧ-считыватель RF-URDZ215L — компактная встроенная антенна, дальность до 5 м, интерфейс RS-485 / Modbus RTU, скорость до 120 меток/с.
• Портативный УВЧ-терминал RF-UH178 — Android, чип Impinj Indy R2000, Wi-Fi / 4G, аккумулятор 6700 мАч, защита IP65. Удобен для мобильной инвентаризации СИЗ прямо в раздевалках или на складах.

3. Уровень ПО и интеграции

Программное обеспечение выполняет следующие функции:

1. Сверка меток с нормативом. В базе данных для каждой должности прописан обязательный перечень СИЗ. При проходе через ворота система считывает все метки на сотруднике, идентифицирует его (по персональному бейджу или по привязке меток одежды) и сверяет фактический комплект с нормативным. На экране красным цветом подсвечиваются отсутствующие элементы — например, «нет каски» или «нет перчаток».
2. Принятие решения о допуске. Если комплект неполный — система передает сигнал на турникет: проход блокируется. Одновременно срабатывает звуковая и световая сигнализация, привлекая внимание охраны.
3. Интеграция с СКУД. RFID-система связывается с существующей системой контроля и управления доступом предприятия. Сотруднику может быть закрыт доступ в конкретную зону (например, в цех с повышенной опасностью), если на нем нет положенных для этой зоны СИЗ, при этом доступ в администрацию остается открытым.
4. Учет жизненного цикла СИЗ. ПО отслеживает дату выдачи, количество стирок, сроки службы каждого элемента. Когда срок подходит к концу, система уведомляет ответственных и может автоматически формировать заявку на замену.
5. Интеграция с ERP. Данные о движении СИЗ выгружаются в корпоративные системы для финансового учета, бюджетирования закупок и формирования отчетов для проверяющих органов.

Как это работает на практике: сценарий прохода

1. Сотрудник подходит к проходной. На нем — каска, сигнальный жилет, защитная обувь, перчатки. На каждом элементе — УВЧ-метка Superisys.
2. Он прикладывает персональный пропуск к считывателю СКУД — система идентифицирует личность.
3. Одновременно RFID-ворота RF-CS-910 считывают все метки на одежде и СИЗ. Процесс занимает менее секунды, остановки не требуется.
4. ПО сверяет фактический набор СИЗ с нормативом для должности и зоны, куда направляется сотрудник.
5. Комплект полный — турникет открывается, проход разрешен, в журнале фиксируется время входа.
6. Комплект неполный (например, нет каски) — турникет блокируется, на экране выводится список отсутствующих СИЗ, срабатывает звуковая сигнализация. Охрана видит причину блокировки и принимает решение.
7. Все данные сохраняются в базе и доступны в отчетах.

Дополнительные преимущества системы

• Контроль выноса. Метки на СИЗ позволяют организовать зоны контроля на выходе с предприятия. Если сотрудник пытается вынести спецодежду за пределы объекта, система фиксирует несанкционированное перемещение и подает сигнал.
• Автоматизация инвентаризации. С помощью портативного терминала RF-UH178 один кладовщик может провести инвентаризацию склада СИЗ за считаные минуты — устройство массово считывает метки без необходимости доставать и пересчитывать каждую вещь вручную.
• Контроль сроков носки. Электронный паспорт каждого элемента СИЗ хранит дату начала эксплуатации. Система отслеживает срок службы изделия и инициирует замену до истечения срока.
• Сокращение затрат. По данным реальных внедрений, RFID-учет спецодежды позволяет сократить запасы на складе на 18%, расходы на СИЗ — на 15%, а оборачиваемость вырастает на 28%.

Этапы внедрения

1. Аудит объекта. Определение точек контроля, потоков сотрудников, типов СИЗ по должностям, интеграции с существующей СКУД. Рекомендуется провести тестовое считывание на месте — количество и расположение антенн зависит от планировки проходной.
2. Маркировка СИЗ. Вшивание или приклеивание меток во все элементы спецодежды. Запись в метки данных об изделии и привязка к сотрудникам. Этот этап можно совмещать с плановой выдачей СИЗ.
3. Монтаж оборудования. Установка ворот RF-CS-910 в проеме проходной, подключение к сети и питанию, настройка антенн для максимального покрытия зоны прохода без слепых участков.
4. Настройка ПО. Загрузка нормативов СИЗ по должностям и зонам, настройка правил допуска, интеграция с СКУД и ERP.
5. Опытная эксплуатация. Тестирование системы в течение 2–4 недель: проверка точности считывания, отработка сценариев блокировки, калибровка чувствительности антенн.
6. Промышленная эксплуатация. Обучение охраны и кладовщиков, запуск штатного режима, переход на автоматические отчеты.

Что получает предприятие

• Усиленный автоматизированный контроль: ни один сотрудник не попадет на производственную территорию без полного комплекта СИЗ — решение принимает система, а не человек.
• Документированная безопасность: при любой проверке имеются полные электронные журналы — кто, когда, в каком комплекте прошел на объект.
• Снижение потерь: метки на одежде исключают бесконтрольный вынос СИЗ с территории.
• Оптимизация закупок: данные о реальном износе и сроках службы позволяют закупать ровно столько, сколько нужно, и вовремя.
• Совместимость с Industry 4.0: оборудование Superisys поддерживает стандартные промышленные протоколы (Modbus RTU/TCP, IO-Link, Ethernet), что позволяет интегрировать систему в общую архитектуру АСУ ТП предприятия.
