Совместимость RFID систем ВЧ-диапазона с контроллерами Siemens, Rockwell и Inovance

ООО «ВДТ-Сервис» - компания с 19-летним опытом в сфере комплексной автоматизации и роботизации промышленных производств, успешно реализующая различные проекты по идентификации на базе мировых брендов: Rockwell, Pepperl+Fuchs, Turck, Omron, Siemens, Sick и др. Сегодня в этот список вошли также производители из Китая и РФ: Inovance, Superisys, SDKeli, Сибком Цифра, ОВЕН.

Основные направления деятельности ООО «ВДТ-Сервис»:

Производство систем управления для автоматизации и роботизации производств
Модернизация систем управления Rockwell Automation (Allen-Bradley) и Siemens с учетом задач импортозамещения оборудования
Обслуживание платформ Wonderware (AVEVA System Platform)
Разработка SCADA-систем на цифровой платформе КАСКАД Цифра
Проектирование и внедрение систем обеспечения безопасности персонала
Системы технического и машинного зрения
Семинары и консультации в учебном классе
Разработка электропроектов и сборка электрошкафов АСУ под заказ (собственный оборудованный производственный сборочный цех)
Ремонт промышленного оборудования
Дистанционная поддержка и сервис

Компания провела несколько тестирований RFID оборудования Superisys на базе стендов с ПЛК Siemens SIMATIC S7-1200, Rockwell CompactLogic 1769-L35E и Inovance AM-403. При написании прикладного ПО использованы функциональные программные блоки, предоставленные производителем.


A close-up of a device Description automatically generated

В тестировании приняли участие:

Головка чтения/записи RF-HZ40L-R4
Головка чтения/записи RF-HZ50L-R4
Головка чтения/записи RF-HZ100L-R4
Интерфейс управления IACM-P2-PN
Транспондер RF-HZMTY500-112
Транспондер RF-HZMTY500-2K

A group of electronic devices Description automatically generated

В ходе тестов произведена выборочная проверка приведенных в руководстве пользователя команд чтения/записи идентификатора и данных RFID-метки. Связь с ПЛК осуществляется через шлюз Profinet или Ethernet/IP, в зависимости от ПЛК. Связь устройств чтения/записи осуществляется через интерфейс RS-485.






Тестирование RFID в составе системы на базе ПЛК Siemens

Для проведения теста использовался подготовленный стенд на базе ПЛК Siemens SIMATIC S7-1200. При написании прикладного ПО использованы функциональные программные блоки, предоставленные производителем. В ходе тестов произведена выборочная проверка приведенных в руководстве пользователя команд чтения/записи идентификатора и данных RFID-метки.

№ Наименование Дистанция чтения для меток RF-HZMTY500-112/2K
1 Головка чтения записи RF-HZ40L-R4
35 мм

2 Головка чтения записи RF-HZ50L-R4
35 мм

3 Головка чтения записи RF-HZ100L-R4
60 мм



A close-up of a screen Description automatically generated

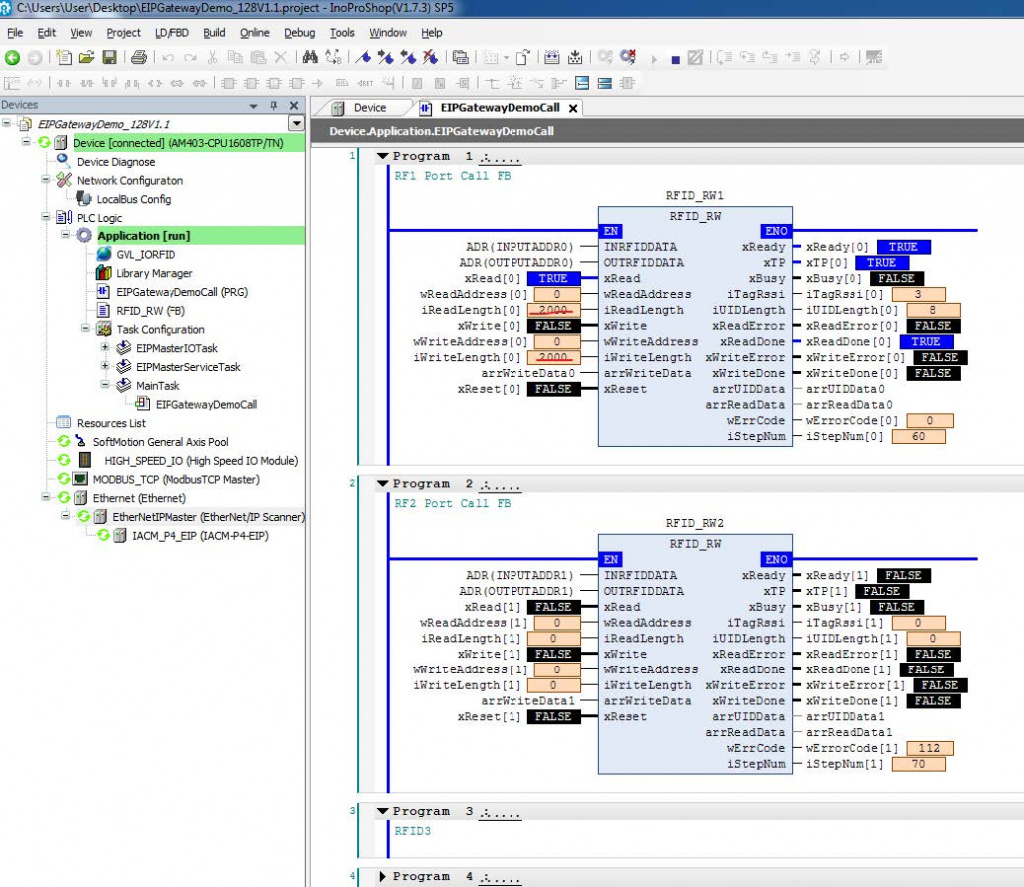

Тестирование RFID в составе системы на базе ПЛК Inovance

При написании прикладного ПО использован демо-проект, предоставленный производителем.

Примечание ООО «ВДТ-Сервис»:
«После загрузки демо-проекта EIPGatewayDemo_128V1.1.project необходимо установить необходимую длину чтения и записи - тэги iReadLength[0], iWriteLength[0], 2000 в тестовом проекте. Если антенна подключена к порту №1, соответственно в проекте, данные считываются с функционального блока RFID_RW1».

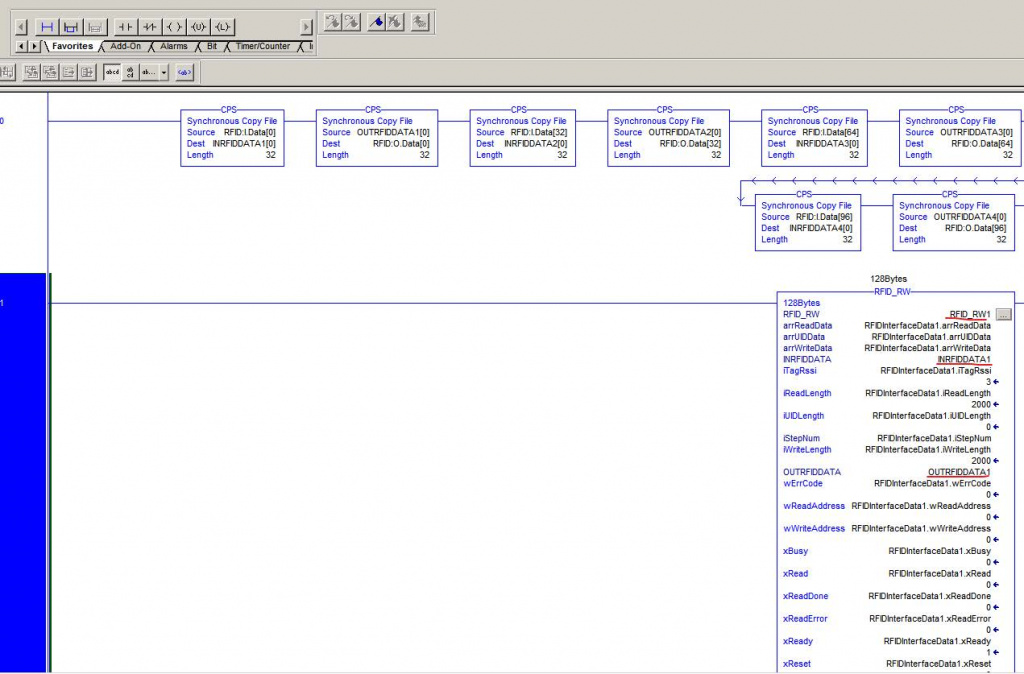

Тестирование RFID в составе системы на базе ПЛК Rockwell Automation

При написании прикладного ПО использован демо-проект, предоставленный производителем.

Примечание ООО «ВДТ-Сервис»:
«В демо-проекте EIPGateWayDemoV128_V1.ACD (версия RSlogix 20.01) запрограммирован add-on для порта №1, соответственно антенна должна быть подключена к порту №1. Если необходимо использовать порты 2,3,4, то в проект нужно добавить add-ons для соответствующих портов».


Полученное для проведения тестирования оборудование соответствует предъявляемым требованиям, проблемы и замечания при подключении к контроллерам и программному обеспечению европейских производителей не обнаружены.

Команда MSA благодарит сотрудников ООО «ВДТ-Сервис» за проявленный интерес и выражает надежду на успешное внедрение систем идентификации Superisys в будущие проекты!
