Розничная цена без учета НДС 22%.
Для оптовых заказов цена формируется индивидуально.

Гарантия 12 месяцев

Описание

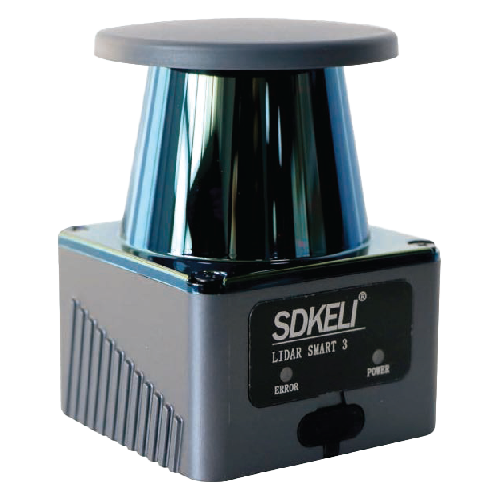

Серия LS3 основана на принципах импульсного лазерного измерения расстояния. Двухмерное обнаружения в радиусе 40 м обеспечивается вращательным сканированием в пределах 270°. Благодаря компактным размерам, гибкости, высокой точности, надежности и экономичности, эта серия является идеальным выбором для обхода препятствий и навигации мобильных роботов.

Преимущества:
• Технология TOF с наносекундными узкими импульсами для стабильных и последовательных результатов измерений. Соответствует стандарту лазерной безопасности класса 1 и не причиняет вреда человеческим глазам
• Минимальное угловое разрешение до 0,1°, обеспечивающее четкое обнаружение крошечных целей; точность измерения расстояния до 2 см, гарантирующая точные и надежные данные
• Габаритные размеры всего 62 x 64 x 84,5 мм, малый вес и простота встраивания в различное оборудование и системы для бесшовной интеграции
• Степень защиты IP65, встроенный механизм компенсации температурного дрейфа, строгие испытания по ЭМС, на воздействие окружающей засветки, ударов и вибрации, обеспечивающие стабильную работу в сложных промышленных условиях

Общие характеристики

НазначениеПредотвращение столкновений
Количество каналов1
Горизонтальное поле зрения270°
Длина волны905 нм
Разрешение±2 см @ 1сигма
Источник светаЛазер Класса 1
Угловое разрешение0,1° (@15 Гц) / 0,25° / 0,33° / 0,5° / 1° (@15 / 28 / 40 Гц)
Задержка включения8 с
Радиус обнаружения34 м (@90%), 30 м (@70%), 11 м (@10%)
Цикл сканирования66 мс (@15 Гц), 35 мс (@28 Гц), 25 мс (@40 Гц)
Мультисэмплинг2 … 8
Частота сканирования15 / 28 / 40 Гц
Наилучшее угловое разрешение0,1° при 15 Гц, настраиваемое

Параметры функциональной безопасности

Функция безопасностиНет

Электрические характеристики

Рабочее напряжение9 … 28 В DC
Мощность< 3 Вт (без нагрузки на выходе)

Выход

Тип выходаPNP
Задержка отклика152 мс (@15 Гц), 90 мс (@28 Гц), 70 мс (@40 Гц)

Интерфейс

Интерфейс для настройкиType-C

Механические характеристики

Тип монтажаГоризонтальный кронштейн SZ, кронштейн с защитной крышкой FZ

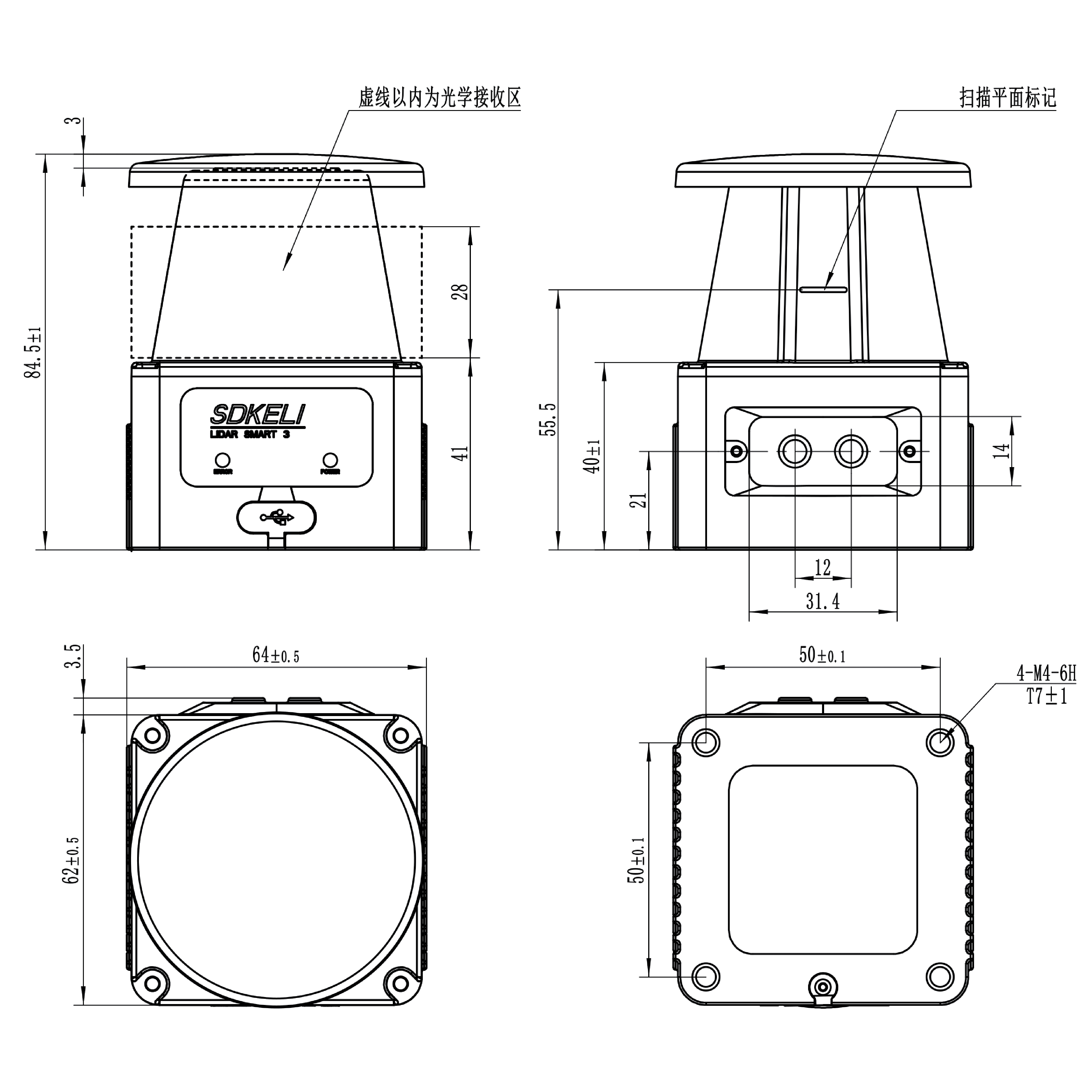

Размеры64 x 62 x 84,5 мм

Условия окружающей среды

Температура эксплуатации-20 °C ... +50 °C (без инея и конденсата)
Температура хранения-40 ... +70 °C
Предел внешней засветки100000 люкс
Степень защитыIP65
Устойчивость к электромагнитным помехам (EMI)EN 61326-1:2013, EN 55011:2009 + A1:2010
Относительная влажность при эксплуатации35 ... 85%
Относительная влажность при хранении35 ... 95%

Соответствие стандартам

ВиброустойчивостьЧастота 10...55 Гц; амплитуда 0,35 мм / 1g; 20 раз по каждой из трех осей
Ударопрочность40 g; длительность импульса 6 мс; до 4000 столкновений на каждую ось

Товар снят с производстваНет
