Розничная цена без учета НДС 22%.
Для оптовых заказов цена формируется индивидуально.

Гарантия 12 месяцев

Описание

Широко используется в промышленной автоматизации в качестве датчика угла и скорости вращения
Интегральная схема ASIC обеспечивает высокую надёжность, продолжительный срок службы и помехоустойчивость
Вал из нержавеющей стали
Ударопрочный металлический корпус
Подшипник выдерживает высокую нагрузку, защищён от масла и воды

Общие характеристики

БрендCALT
Макс. скорость вращения6000 об./мин.
Разрешение10 … 2000 имп./об.
Момент инерции4 x 10⁻⁸ кгм²
Пусковой момент< 0,05 Нм

Электрические характеристики

Рабочее напряжение5 … 26 В DC
Максимальный ток нагрузки40 мА
Потребление тока≤ 80 мА

Выход

Тип выходаPNP
Выходной сигналA / A, B / A, B, Z (0) / A, B, Z (1)
Частота переключениймакс. 300 кГц
Время нарастания/затухания импульсамакс. 1 мкс
Высокий уровень сигнала70% от мин. Vcc
Низкий уровень сигналамакс. 0,4 В

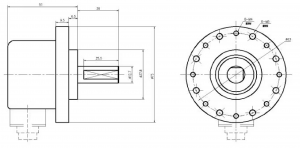

Механические характеристики

Размер корпуса73 мм
Тип валаСплошной
Диаметр вала11 мм
Макс. нагрузка на вал15 Н (радиальная), 10 Н (аксиальная)
ФланецПрижимный фланец ⌀73 мм
Тип подключенияКабель 1 м, радиально/аксиально; Разъем M16, радиально/аксиально

Условия окружающей среды

Температура эксплуатации-25 ... +80 °C
Температура хранения-30 … +85 °C
Степень защитыIP51

Соответствие стандартам

Виброустойчивость100 м/с² (10 … 2000 Гц) = 10 g
Ударопрочность500 м/с² (11 мс) = 50 g

Дополнительно

ПримечаниеПодробная информация о моделях и характеристиках серии во вкладках «Файлы» и «Код для заказа»

МодельGHS73-CP
АртикулGHS73-CP
Товар снят с производстваНет
