Розничная цена без учета НДС 22%.
Для оптовых заказов цена формируется индивидуально.

Гарантия 12 месяцев

Описание

Широко используется в промышленной автоматизации в качестве датчика угла и скорости вращения
Интегральная схема ASIC обеспечивает высокую надёжность, продолжительный срок службы и помехоустойчивость
Вал из нержавеющей стали
Ударопрочный металлический корпус
Подшипник выдерживает высокую нагрузку, защищён от масла и воды

Характеристики
Файлы

Общие характеристики

БрендCALT
Макс. скорость вращения12000 об./мин.
Разрешение10 … 2000, 2048, 2500, 3600, 5000 имп./об.
Момент инерции4 x 10⁻⁸ кгм²
Пусковой момент< 0,05 Нм

Электрические характеристики

Рабочее напряжение5 … 26 В DC
Максимальный ток нагрузки40 мА
Потребление тока≤ 80 мА

Выход

Тип выходаNPN
Выходной сигналA / A, B / A, B, Z (0) / A, B, Z (1)
Частота переключениймакс. 300 кГц
Время нарастания/затухания импульсамакс. 1 мкс
Высокий уровень сигнала70% от мин. Vcc
Низкий уровень сигналамакс. 0,4 В

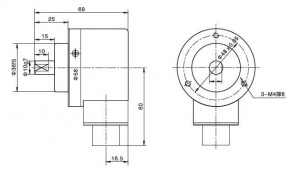

Механические характеристики

Размер корпуса58 мм
Тип валаСплошной
Диаметр вала10 мм
Макс. нагрузка на вал15 Н (радиальная), 10 Н (аксиальная)
ФланецПрижимный фланец
Тип подключенияКабель 1 м, радиально/аксиально; Разъем M16, радиально/аксиально
