Розничная цена без учета НДС 22%.
Для оптовых заказов цена формируется индивидуально.

Гарантия 12 месяцев

Описание

Интегральная схема ASIC обеспечивает высокую надёжность, продолжительный срок службы и помехоустойчивость
Вал из нержавеющей стали
Ударопрочный металлический корпус
Подшипник выдерживает высокую нагрузку, защищён от масла и воды
Опционально повышение степени защиты корпуса

Характеристики
Файлы

Общие характеристики

БрендCALT
Макс. скорость вращения3000 об./мин.
Разрешение10 … 1500, 1800, 2000, 2048, 2500, 3600, 5000 имп./об. (Выход по напряжению, NPN, PNP, Push-pull), 10…2000, 2048, 2500, 3600, 5000 PPR (Line driver, Push-pull инвертированный)
Момент инерции4 x 10⁻⁵ кгм²
Пусковой момент< 0,05 Нм

Электрические характеристики

Рабочее напряжение5 … 26 В DC
Максимальный ток нагрузки40 мА
Потребление тока≤ 80 мА

Выход

Тип выходаPNP
Выходной сигналA / A, B / A, B, Z (0) / A, B, Z (1)
Частота переключениймакс. 300 кГц
Время нарастания/затухания импульсамакс. 1 мкс
Высокий уровень сигнала70% от мин. Vcc
Низкий уровень сигналамакс. 0,4 В

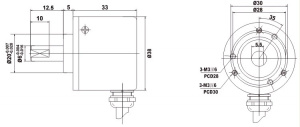

Механические характеристики

Размер корпуса38 мм
Тип валаСплошной
Диаметр вала6 мм
Макс. нагрузка на вал25 Н (радиальная), 15 Н (аксиальная)
ФланецПрижимный фланец
Тип подключенияКабель 1 м, радиально/аксиально; Разъем M16, аксиально

Условия окружающей среды

Температура эксплуатации-30 … +85 °C
Температура хранения-35 … +85 °C
Степень защитыIP54 (IP65 по запросу)

Соответствие стандартам

Виброустойчивость100 м/с² (10 … 2000 Гц) = 10 g
Ударопрочность500 м/с² (11 мс) = 50 g

Дополнительно

ПримечаниеПодробная информация о моделях и характеристиках серии во вкладках «Файлы» и «Код для заказа»

МодельGHS38-CP
АртикулGHS38-CP
Товар снят с производстваНет

Техническое описание ENG

(PDF, 1.2 МБ)
