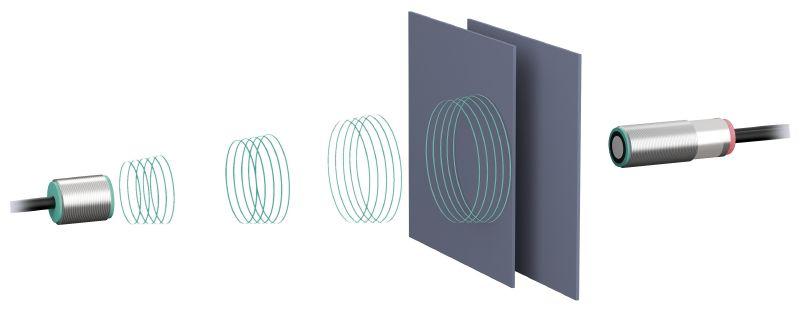

Ультразвуковые датчики двойного листа используются для контроля, например разрыва или слипания, различных материалов по мере их подачи в машину. Заводские настройки ультразвуковых датчиков подходят для более чем 90% используемых материалов. Однако, важно учитывать следующие факторы, прежде чем выбирать, какие настройки использовать: условия окружающей среды, характеристики материала и точность выравнивания. Каждый из этих факторов может повлиять на точность измерений и должен быть учтен при обнаружении двойного листа.
1. Условия окружающей среды
Условия окружающей среды, такие как температура воздуха, влажность, высота над уровнем моря и атмосферное давление, могут влиять на амплитуду сигнала, измеряемую приемником датчиков двойного листа. Наиболее важными из этих факторов являются изменения температуры воздуха и атмосферного давления, которые необходимо учитывать при настройке рабочего диапазона для датчиков двойного листа. Изучение соответствующего справочного материала поможет устранить эти факторы при склейке и обнаружении этикеток.
Обнаружение этикеток с помощью ультразвуковых датчиков двойного листа
2. Характеристики материала
Характеристики материала также могут влиять на измеряемую амплитуду звуковых колебаний. Например, на затухание при обнаружении бумаги влияют однородность, плотность, объём и содержание вторичного сырья. Поскольку бумага представляет собой совокупность волокон, их количество может отличаться от листа к листу. Даже на одном листе бумаги в некоторых областях скоплений волокон больше, а в других меньше и больше воздуха. Это означает, что разные части листа бумаги могут по-разному ослаблять амплитуду звука при обнаружении двойного листа.
Качество бумаги или вес, также влияют на затухание. Бумага более высокого качества в большей степени ослабляет ультразвуковые сигналы. Другими словами, более толстые листы бумаги или картона поглощают звуковые сигналы сильнее, чем тонкие листы. Объём оказывает аналогичное влияние на поглощение ультразвуковых сигналов. Бумага большого объёма, подобная той, что используется в книгопечатании, содержит больше воздуха между отдельными волокнами и, следовательно, лучше поглощает звук, чем копировальная бумага.

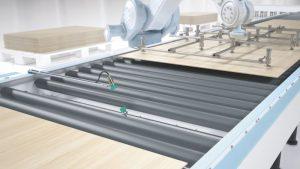

Ультразвуковые датчики для контроля подачи материала для картонных коробок

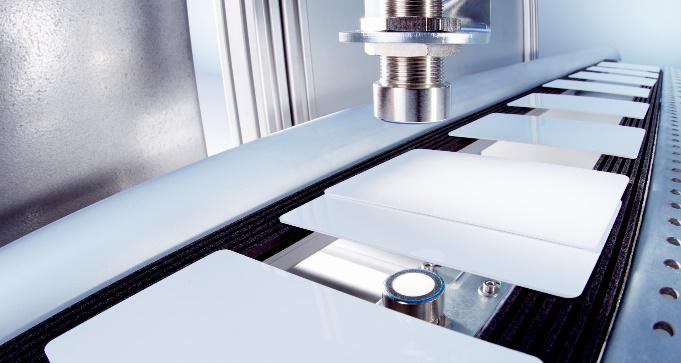

Применение датчиков двойного листа для обнаружения сдвоенных чиповых карт
Ультразвуковые датчики для обнаружения задвоения печатных листов
3. Выравнивание датчика
Наконец, простое смещение датчика может повлиять на результаты измерений, особенно когда излучающий и принимающий блоки разделены. Центр звукового пучка должен быть совмещен с центром принимающего преобразователя, поскольку наиболее чувствительная область ультразвукового датчика находится в центре преобразователя. Это позволяет производить измерения максимально возможной амплитуды, использовать широкой диапазон материалов и минимизировать возможные погрешности. Автоматическое выравнивание излучателя и приёмника возможно с помощью монтажных кронштейнов.

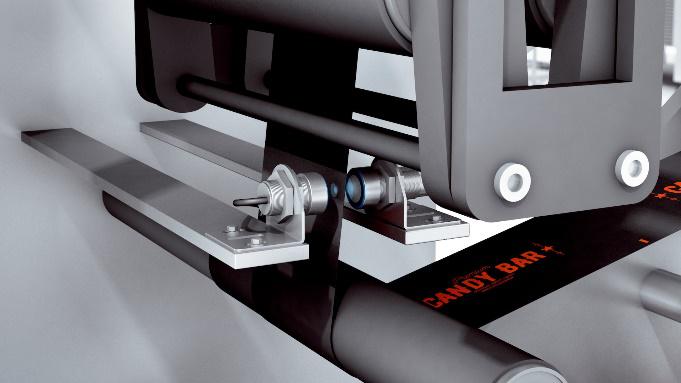

Точная центровка передатчика и приемника играет решающую роль в контроле двойной подачи материала
Обнаружение двойного листа — это точная задача, требующая надёжных сенсорных решений, разработанных с учетом уникальных требований каждого конкретного случая. Чтобы узнать больше о том, какие факторы следует учитывать при выборе и установке ультразвуковых датчиков, загрузите Каталог датчиков MSA.
